ckground-origin: initial; background-clip: initial;"> 屬具產品重要部件配置
1、液壓系統方面：在旋轉油路上采用雙向液壓鎖，以實現雙向液壓自鎖，確保工作時的安全，在每個油缸上增加了液控單向閥，以實現長時間保壓。馬達、閥及密封件均采用原裝進口產品；高壓膠管采用錐面密封的高性能膠管。
2、結構件方面：回轉支承采用大模數回轉支承，其承載能力更強；渦輪和渦桿采用漸開線齒輪，既可提高效率，降低熱損失，又可實現自鎖功能。
3、機械性能方面：長臂兩部分可分別動作，實現一次夾持兩個不同直徑的紙卷；其獨特之處在于夾持單個紙卷時，只需相應的長臂夾持到位，而另一長臂無須同步到位，以提高作業效率。
4、適用范圍：適用于各種造紙、包裝、印刷等行業，對各類紙卷進行高效、無破損的搬運與堆垛作業。
,主要參數介紹
|
型號
|
承載能力@
最大直徑
（Kg@mm）
|
安裝
等級
|
適配
叉車
|
張臂范圍
(mm)
|

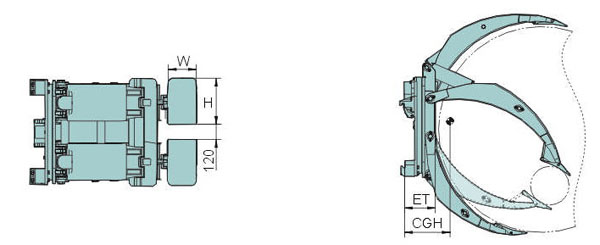

活動夾板尺寸
H×W
(mm)
|
水平重心
(mm)
|
失載距
ET
(mm)
|
自重
(Kg)
|
|
ZJ20A-A10
|
2000@1600
|
Ⅱ
|
2-2.5t
|
300-1600
|
2×(358×232)
|
310
|
238
|
885
|
|
ZJ20A-A11
|
2000@1600
|
Ⅱ
|
2-2.5t
|
600-1600
|
2×(358×232)
|
310
|
238
|
875
|
|
ZJ20A-B10
|
2000@1600
|
Ⅲ
|
3-4.5t
|
300-1600
|
2×(358×232)
|
310
|
238
|
890
|
|
ZJ20A-B11
|
2000@1600
|
Ⅲ
|
3-4.5t
|
600-1600
|
2×(358×232)
|
310
|
238
|
875
|
|
ZJ27A-B8
|
2700@1520
|
III
|
3-4.5t
|
250-1520
|
2×(358×232)
|
300
|
213
|
855
|
注：
1、實際的叉車/屬具綜合承載能力請從叉車廠方獲得。
2、要求叉車需增加2組附加油路。
3、可根據用戶需要提供適應不同紙卷夾持要求的非標準型夾板。
流量及壓力要求
|
型號
|
壓力值（Bar）
|
流量值（L/min）
|
|
最小
|
最大
|
旋轉動作
|
夾緊動作
|
|
最小
|
推薦
|
最大
|
最小
|
推薦
|
最大
|
|
ZJ**A
|
35
|
160
|
19
|
38
|
57
|
19
|
38
|
57
|
旋轉扭矩參數
|
型號
|
轉速
|
扭矩
|
|
ZJ**A
|
5.2r/min@57L/min
|
9000N.m@160Bar
|
