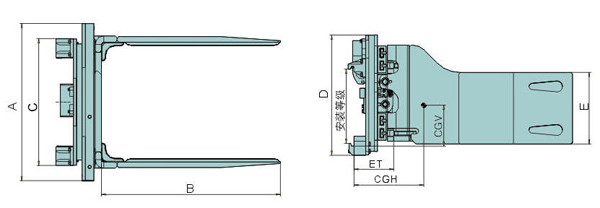

主要參數介紹
|
承載能力@
載荷中心（Kg@mm)
|
型號
|
張臂范圍
（mm）
|
臂高
E
（mm)
|
臂長
B
(mm)
|
框架寬度
A
（mm)
|
總高
D
（mm)
|
自重
（Kg)
|
失載距
ET
（mm)
|
適配叉車
（t)
|
|
800@500
|
RJ19RT-A1
|
445-1670
|
418
|
990
|
1040
|
807
|
580
|
198
|
1-2.5t
|
|
2500@500
|
RJ25RT-A1
|
560-1850
|
460
|
1200
|
1010
|
769
|
750
|
259
|
2-2.5t
|
|
2700@500
|
RJ30RT-B1
|
560-1850
|
460
|
1200
|
1010
|
769
|
750
|
259
|
3-4.5t
|
|
1900@500
|
RJ19RT-A2
|
450-1675
|
418
|
1195
|
1040
|
769
|
760
|
257
|
1-2.5t
|
|
2700@500
|
RJ30RT-B2
|
640-2010
|
460
|
1200
|
1100
|
769
|
900
|
259
|
3-4.5t
|
注：
1、實際的叉車/屬具綜合承載能力請從叉車廠方獲得。
2、匹配此屬具要求叉車需增加2組附加油路。
流量及壓力要求
|
型號
|
壓力值（Bar）
|
流量值（L/min）
|
|
最小
|
最大
|
旋轉動作
|
夾緊動作
|
|
最小
|
推薦
|
最大
|
最小
|
推薦
|
最大
|
|
RJ**RT
|
35
|
160
|
19
|
26
|
38
|
19
|
26
|
38
|
旋轉扭矩要求
|
型號
|
轉速
|
扭矩
|
|
RJ**RT-A
|
3.5r/min@38L/min
|
4200N.m@160Bar
|
|
RJ**RT-B
|
5.2r/min@57L/min
|
9000N.m@160Bar
|
產品特點
屬具產品重要部件配置
1、液壓系統方面：在旋轉油路上采用雙向液壓鎖，以實現雙向液壓自鎖，確保工作時的安全；馬達、閥及密封件均采用原裝進口產品，旋轉油鉸帶自鎖功能；高壓膠管采用錐面密封的高性能膠管。
2、結構件方面：左右夾板采用高性能的合金鋼板，連接板由高強度板材經整體壓形和校正，抗彎性能好。
3、機械性能方面：可以同時實現夾緊/張開以及旋轉功能，并且視野較好；附加兩組油路即可滿足使用要求。
4、適用范圍：可高效經濟的搬運幾乎任何形式的軟包，如棉花、羊毛、紡纖、波紋板、白紙板、碎布、干草以及工業碎料等。
|
