旋轉器
日期:2018-08-06 點擊:2313
le="text-align:center">3-4.5t	1065	1180	1145	360	202	125
XZ35J-B1	3500@500	Ⅲ/Ⅲ	3-4.5t	1135	1275	1240	376	207	136
XZ35J-B2	3500@500	Ⅲ/Ⅲ	3-4.5t	925	1100	1065	380	207	135
XZ35J-B3	3500@500	Ⅲ/Ⅲ	3-4.5t	1500	1633	1600	470	207	138
XZ60J-C1	5400@500	Ⅳ/Ⅳ	5-7t	1470	1585	1550	565	233	139
XZ60J-C2	5400@500	Ⅳ/Ⅲ	5-7t	985	1100	1065	509	233	139
XZ60J-C3	5400@500	Ⅳ/Ⅲ	5-7t	1445	1560	1525	565	233	139
XZ60J-C4	5400@500	Ⅳ/Ⅳ	5-7t	1462	1735	1700	670	233	139

注：

　　1、實際的叉車/屬具綜合承載能力請從叉車廠方獲得。

　　2、可根據用戶需要加配貨叉。請注意貨叉本身的承載能力。

　　3、要求叉車需增加1組附加油路。

　　4、旋轉器所配貨叉必須正確加焊中鉤，旋轉器整機出廠時均附帶中鉤。

流量及壓力要求

旋轉扭矩參數

產品特點

屬具產品重要部件配置

　　液壓系統方面：在旋轉油路上采用雙向液壓鎖，以實現雙向液壓自鎖，確保工作時的安全；馬達、閥及密封件均采用原裝進口產品；高壓膠管采用錐面密封的高性能膠管。

　　結構件方面：回轉支承采用大模數回轉軸承，其承載能力更強；蝸輪和蝸桿采用漸開線的齒形，既可提高效率、降低熱損失，又可實現自鎖功能。

　　機械性能方面：該屬具可實現360°雙向旋轉功能，附加一組油路即可滿足要求；可直接使用標準貨叉，無需改裝。

　　適用范圍：廣泛應用于食品、自動化生產、化工、物品回收、冶煉鑄造等行業，以及任何需要對料斗或箱子進行旋轉傾翻及攪拌場合，可以進行貨物的快速翻轉或轉換，然后立即連貫的將貨叉回復到原來的位置。

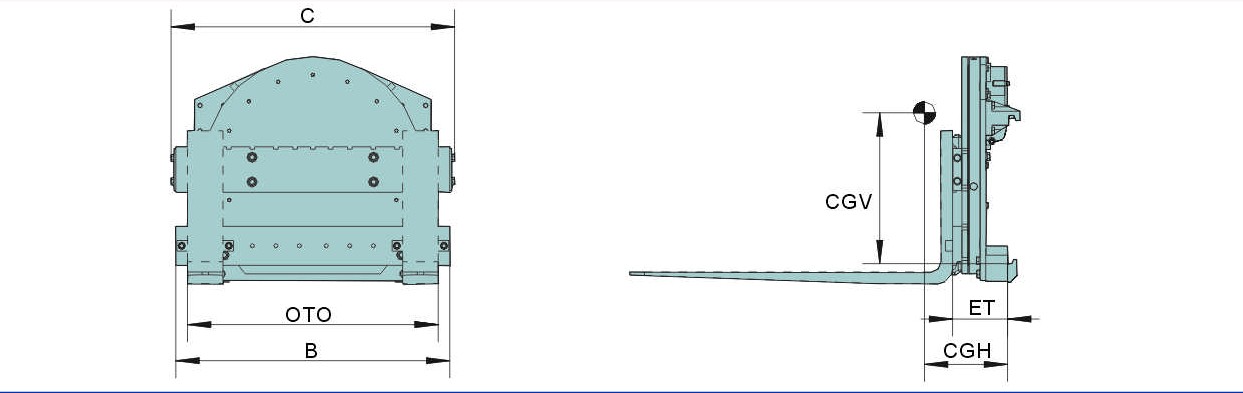

主要參數介紹
