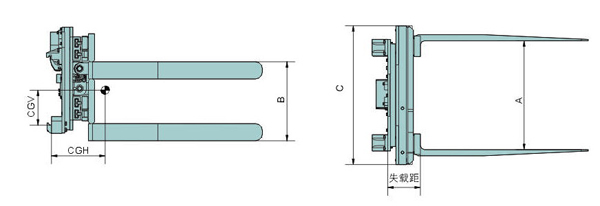

主要參數介紹
|
承載能力@
載荷中心（Kg@mm)
|
型號
|
張臂范圍
（mm)
|
貨叉尺寸
（mm）
|
貨叉間距
B
（mm)
|
失載距ET
(mm)
|
水平重心CGH
(mm)
|
自重
（Kg）
|
適配叉車
（t)
|
備注
|
|
1000@685
|
XC10G-A1
|
390-1390
|
45x150x1370
|
800
|
313
|
386
|
875
|
2-2.5t
|
|
|
1500@610
|
XC15G-B1
|
1020-2300
|
45x125x1220
|
940
|
307
|
288
|
875
|
3-4.5t
|
|
|
2300@610
|
XC23G-B1
|
710-2000
|
45x125x1220
|
575
|
313
|
297
|
815
|
3-4.5t
|
|
|
2700@500
|
XC27G-B1
|
370-1370
|
/
|
/
|
308
|
325
|
810
|
3-4.5t
|
|
|
1500@600
|
XC15G-B2
|
530-1820
|
50x150x1220
|
800
|
352
|
440
|
1100
|
3-4.5t
|
帶夾板
|
注：
1、實際的叉車/屬具綜合承載能力請從叉車廠方獲得。
2、匹配此屬具要求叉車需增加2組附加油路。
�。场�XC27G-B1型為電（線）纜專用旋轉叉。
流量及壓力要求
|
型號
|
壓力值（Bar）
|
流量值（L/min）
|
|
最大
|
旋轉動作
|
夾緊動作
|
|
最小
|
推薦
|
最大
|
最小
|
推薦
|
最大
|
|
XC**G
|
160
|
19
|
38
|
57
|
19
|
57
|
57
|
產品特點
屬具產品應用及重要部件配置
1、液壓系統方面：馬達及其他關鍵液壓元器件均采用原裝進口液壓產品；密封件均采用進口產品；高壓膠管采用錐面密封高性能進口膠管。
2、結構件方面：回轉支承采用大模數，承載能力更強。渦輪和蝸桿采用漸開線齒形，既可提高效率、降低熱損失，又可實現自鎖功能。
3、機械性能方面：可實現360°旋轉，在旋轉油路上采用雙向液壓鎖，以實現雙向自鎖，確保安全工作。在每個油缸上增加了液控單向閥，以實現長時間保壓。
4、適用范圍：具備夾持旋轉和搬運功能，用于箱狀和軟包狀貨物的裝卸和分揀作業。
|
