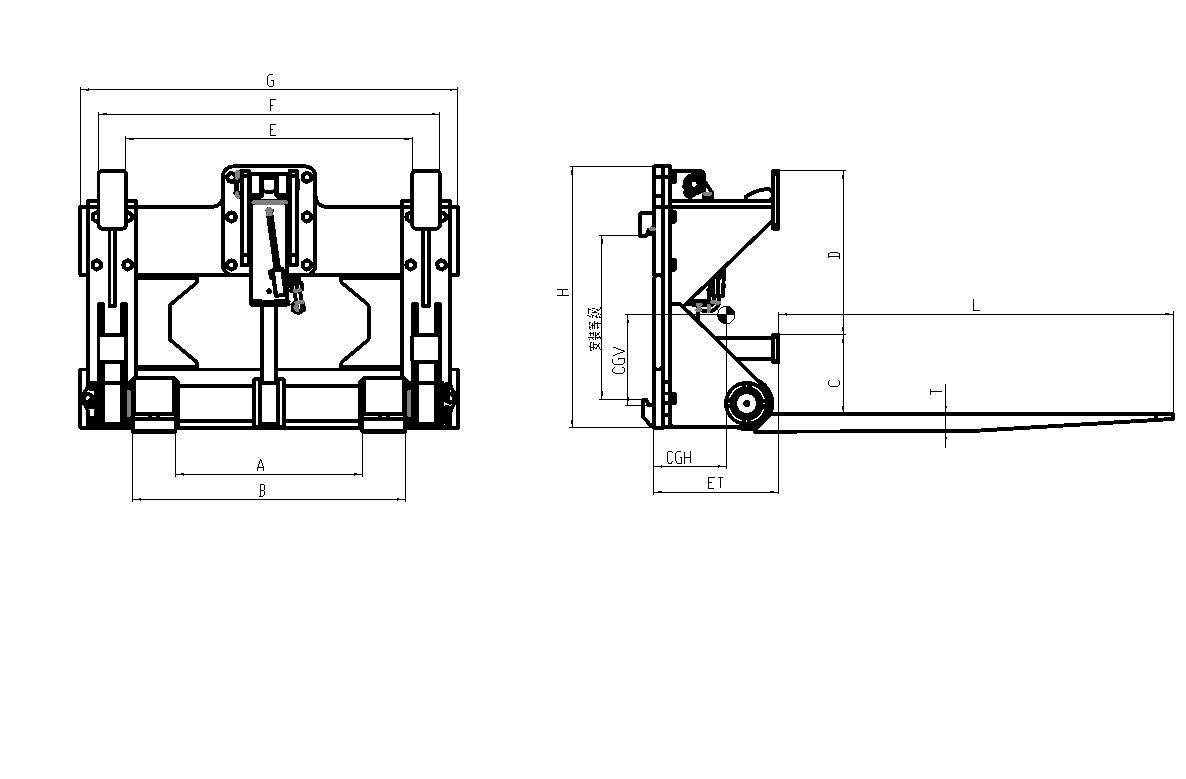

主要參數介紹
|
承載能力@載荷中心（kg@mm）
|
型號
|
失載距
ET
(mm)
|
貨叉內/外間距
A/B
(mm)
|
前傾角
ɑ
（mm）
|
擋板內/外間距
E/F
(mm)
|
貨叉長度/厚度
L/T
（mm）
|
擋板高度
C/D
(mm)
|
框架寬度/高度
G/H
（mm）
|
水平/垂直重心
CGH/CGV
(mm)
|
自重
（kg)
|
適配叉車
|
|
3000@600
|
HW30G-B1
|
363
|
545/795
|
73°
|
835/995
|
1150/50
|
230/430
|
1100/762
|
312/285
|
420
|
3-4.5t
|
|
3000@600
|
HW30G-B2
|
363
|
545/795
|
73°
|
835/995
|
1150/50
|
230/478
|
1100/762
|
312/287
|
420
|
3-4.5t
|
|
3000@600
|
HW30G-B3
|
363
|
545/795
|
73°
|
680/840
|
1150/50
|
330/430
|
1100/762
|
280/173
|
440
|
3-4.5t
|
注：
1、實際的叉車/屬具綜合承載能力請從叉車廠方獲得。
2、匹配此屬具要求叉車需增加1組附加油路。
流量及壓力要求
|
型號
|
壓力值（Bar）
|
流量值（L/min）
|
|
最小
|
最大
|
最小
|
推薦
|
最大
|
|
HW**G
|
35
|
160
|
19
|
38
|
57
|
產品特點
屬具產品應用及重要部件配置
1、液壓系統方面：密封件均采用進口產品；高壓膠管采用錐面密封的高性能進口膠管。
2、結構件方面：貨叉采用合金鋼鍛壓件，架體采用高性能的合金鋼板焊接而成。
3、機械性能方面：可實現前傾73°油缸上增加液控單向閥，可實現長時間保壓，確保工作或膠管暴裂時的安全；附加1組油路即可滿足使用要求。
4、適用范圍：適用于高效向前傾倒貨物等場合，特別是環衛部門，從而節省了人工搬運與傾倒的時間。 |
